آنالایزرpH چیست؟
واژه pH از عبارت «potential Hydrogen» یا پتانسیل هیدروژن برگرفته شده و نشانگر قرارداد عددی است که شدت اسید یا باز بودن یک محیط را بر اساس مفهوم پتانسیل یونهای هیدروژن اندازهگیری میکند. آنالایزر pH یکی از مهمترین ابزارهای اندازهگیری و پایش در صنایع مختلف است که به سنجش میزان اسیدی یا بازی بودن یک محلول یا مایع میپردازد. از نظر علمی pH به صورت لگاریتمی مشخص شده و مقیاسی از 0 تا 14 را شامل میشود، عدد 7 خنثی است، اعداد کمتر از 7 خاصیت اسیدی و اعداد بالاتر از 7 نشاندهنده خاصیت بازی یا قلیایی هستند. به دلیل تحت تاثیر قرار گرفتن کیفیت محصول، راندمان فرآیند و حتی ایمنی تجهیزات و محیط زیست از تغییرات جزئی این شاخص، کنترل pH از اهمیت بالایی برخوردار است. آنالایزر pH معمولاً شامل یک سنسور الکترودی، واحد پردازشگر و نمایشگر است. سنسور با قرار گرفتن در محیط محلول، پتانسیل الکتروشیمیایی بین الکترود مرجع و الکترود اندازهگیری را ثبت کرده و آن را به عددی در مقیاس pH تبدیل میکند.
انواع آنالایزرpH:
انواع آنالایزر pH را میتوان از زوایای مختلف تقسیمبندی کرد:

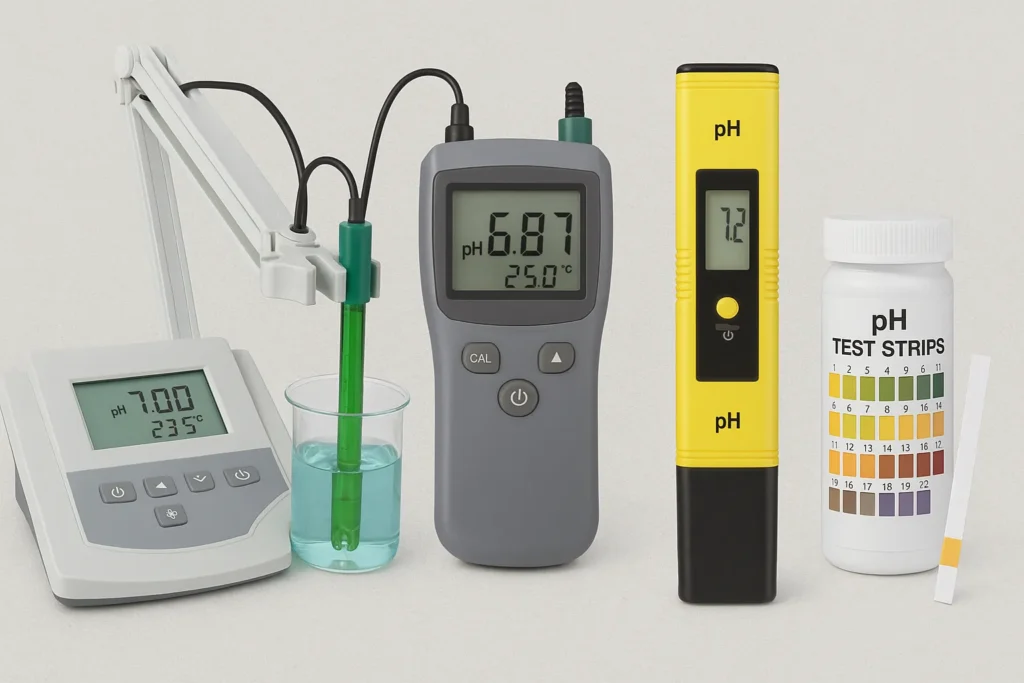

بر اساس کاربری:
آنالایزرهای آزمایشگاهی (Laboratory pH meters): این مدل دقیقا برای اندازه گیری دقیق pH در محیط های کنترل شده ی آزمایشگاهی طراحی شده و به کار گرفته میشوند. از ویژگی های معمول این مدل به این موارد میتوان اشاره کرد: دارای محدوده اندازه گیری دقیق بودن، دقت بالای نمونه و امکانات کالیبراسیون.
آنالایزرهای میدانی/پرکردنی (Portable/field pH meters): به دلیل سبک تر بودن و باتری خور بودن و همچنین مقاومت در برابر شرایط محیطی متفاوت، قابل استفاده در محیط های بیرونی یا کارخانه های تولیدی بوده و برای اندازه گیری سریع pH در زمان کوتاه هستند.
آنالایزرهای صنعتی/آنالایزرهای پیوسته (Industrial/Process pH meters): این آنالایزر ها برای کنترل پیوسته در خطوط تولید و فرایندهای صنعتی طراحی شدهاند.
بر اساس فناوری الکترود:
الکترودهای سنتی (Glass electrode): رایجترین نوع بوده و برای اکثر مصارف عمومی و دقیق مناسب و کاربردی است. این الکترود از طریق عبور یونهای هیدروژن از غشای شیشهای حساس به pH سیگنال ولتاژ میدهد.
الکترودهای غیر شیشهای (Non-glass/ion-selective electrodes): برای استفاده در محیطهای شدیداً خورنده یا با دمای بالا مناسب هستند، البته لازم به ذکر میباشد که ممکن است دقت نسبت به الکترودهای شیشهای، کمتر باشد.
الکترودهای تماس کم-مرکز (LED/solid-state) یا لایههای حساس (ISE): برای کاربردهای خاص مانند{ یونهای تعیینشده دیگر یا محیطهای غیر آبی } طراحی شده و به کار میروند.
الکترودهای دو یا چند آنالایزر (مجهز به دو یا چند حسگر): برای اندازهگیری همزمان pH و برخی یونهای دیگر مانند ORP یا اکسیژن یا کلرید، از این مدل ها استفاده میشوند.
بر اساس طراحی و کارکرد:
آنالایزرهای پایه با یک کانال (single-channel): برای آزمایشگاههای کوچک یا کارگاههای صنعتی با نیاز کم مناسب اند.
آنالایزرهای با کانالهای متعدد (multi-channel): برای اندازهگیری همزمان در چند نقطه یا با نمونههای متعدد در یک فرایند صنعتی به کار میروند.
آنالایزرهای با اتوماسیون کامل: ویژگیهایی مانند خودکارسازی کالیبراسیون، دیتالاگینگ، و ارتباط با سیستمهای مدیریت کیفیت را دارا هستند.
بر اساس نوع مایع اندازهگیریشده:
مایعات آبی معمولی (آب نوشیدنی، آب سطحی، آب صنعتی): بیشترین استفاده را دارند.
مایعات دارای املاح بالا یا نیمهشور (آبهای دریایی، پسابها): به الکترود مقاوم با طراحی خاص نیاز دارند تا اثرات کلسیم، منیزیم و نمکها کاهش یابد.
مایعات گرمازا یا خورنده: این موارد نیاز دارند به: طراحی بدنه و مواد مقاوم در برابر حرارت و خورندگی.
این دسته بندی ها نشان دهنده اهمیت آنالایزرpH است و بیان کننده این موضوع است که آنالایزرpH صرفا یک دستگاه اندازه گیری نیست، بلکه سامانه ای با معماری نرم افزاری و سخت افزاری است که باید همسو با نیازهای فرایند های صنعتی یا پژوهشی بماند. به همین دلیل توسعه دهندگان این تجهیزات به بهبود دقت، سرعت پاسخ و روش های کالیبراسیون پرداختند تا کاربر توانایی دست یابی به داده های معتبر و تکرارپذیر را در هر محیطی داشته باشد. این تجهیز بسته به محیط و نیاز، انواع مختلفی دارد و انتخاب نوع مناسب آن که متناسب با حوزه کاربری باشد، در بهبود کیفیت و کاهش هزینه ها بسیار موثر است.
آنالایزرpH چه کاربردهایی دارد؟
آنالایزرpH در طیف گستردهای از صنایع و فرایندها و حوزه های علمی کاربرد دارد. این کاربرد روز به روز گسترش یافته و میتواند به بهبود کیفیت محصول، پایش فرایند و رعایت استاندارد های ایمنی و بهداشتی کمک کند. برخی از مهم ترین این کاربرد ها عبارتند از:
یکی از مهمترین حوزهها، تصفیه آب و فاضلاب است. در این صنعت، کنترل pH نقش حیاتی در تضمین کیفیت آب آشامیدنی و جلوگیری از رسوبگذاری یا خوردگی لولهها جهت اطمینان از ایمنی سلامت عمومی دارد. همچنین در تصفیه فاضلاب، تنظیم pH برای خنثیسازی پسابهای اسیدی یا بازی قبل از تخلیه به محیط ضروری است تا حداکثر انطباق با استاندارد های زیست محیطی رعایت شود. تنظیم دقیق مواد شیمیایی برای فرآیند های آهک زدایی، کلرزنی و فرایند های بیولوژیکی نیز از کاربرد های آنالایزرpH در این صنعت است.
در صنایع غذایی و نوشیدنی، کنترل pH به حفظ و پایداری ویژگی های ارزشمند مانند: طعم، باف،رنگ و ماندگاری محصول کمک میکند. به عنوان مثال، در تولید نوشابهها، لبنیات و کنسروها، میزان اسیدیته باید دقیقاً تنظیم شود تا بتوان به خواص مطلوب دست یافت و از رشد میکروبی نامطلوب جلوگیری کرد.
در صنایع دارویی و بیوتکنولوژی، چون کوچکترین تغییر در pH میتواند ساختار مواد فعال دارویی را تغییر دهد و کیفیت محصول را تحت تأثیر قرار دهد، دقت در تنظیم pH برای واکنشهای شیمیایی و فرایندهای تخمیر و کنترل pH در فرآیند های سنتز و دارو و تولید محصولات بیوتکنولوژیک، امری ضروری است.
در صنایع نفت، گاز و پتروشیمی، کنترل pH جهت جلوگیری از خوردگی تجهیزات و بهبود کارایی واکنشهای شیمیایی، ضروری است.
در صنایع کشاورزی، آنالایزرpH جهت اندازه گیری pH در خاک یا آبیاری برای بهبود جذب مواد معدنی و رشد گیاهان به کار میرود.
این کاربردها نشان میدهد که آنالایزرpH یک ابزار کلیدی برای حفظ کیفیت، ایمنی و کارایی در فرایندهای صنعتی است و با بهبود دقت و قابلیتهای اتوماسیون میتوان از هزینهها کاسته و قابلیت رصد همزمان چند نقطه را فراهم کرد.
اجزای اصلی سازنده آنالایزرpH چیست؟
اجزای کلیدی یک آنالایزرpH معمولاً به دو بخش اصلی Hardware و Software تقسیم میشود:
بخش فیزیکی (Hardware):
خود بخش فیزیکی از اجزای مختلفی تشکیل شده که در ادامه توضیح داده خواهند شد:
الکترود pH: مهمترین جزء است که با غشاء شیشهای یا سایر مواد حساس به یون هیدروژن واکنش میدهد و ولتاژ خروجی مرتبط با pH را تولید میکند. این بخش شامل:
الکترود اندازهگیری pH (glass electrode یا alternatives): بخش اصلی سنسور است و در تماس مستقیم با محلول قرار میگیرد. غشاء حساس به pH است و عمل اندازه گیری یون های هیدروژن را انجام میدهد.
مرجع الکترودی: معمولاً به صورت Ag/AgCl یا سایر مرجعهای پایدار است تا ولتاژ ثابت را جهت مقایسه پتانسیل فراهم کرده و دقت اندازه گیری را تضمین میکند.
کابل و کانکتورها: این بخش برای اتصال الکترود به دستگاه و حفاظت از سیگنال تعبیه شده است.
واحد سنجش ولتاژ/سیگنال: این واحد ولتاژ خروجی الکترود را دریافت میکند و آن را به مقدار pH تبدیل میسازد.
سیستم کالیبراسیون: شامل پروبهای استاندارد با pH مشخص (مثلاً 4، 7، 10) و مکانیزمهای خودکار یا دستی برای کالیبراسیون دقیق، میباشد.
واحد دما (Thermistor یا RTD): ضرورت این بخش به دلیل وابستگی پاسخ pH به دما است.
نمایشگر و ورودی/خروجی: صفحه نمایش جهت نمایش دادن pH و سایر پارامترها و پورتهای ارتباطی برای ارسال دادهها به سیستمهای کنترل یا کامپیوتر از اجزای ضروری است.
پوسته و محلولهای کالیبراسیون: برخی از آنالایزرها شامل مواد کالیبراسیون و نگهداری الکترود هستند تا بتوانند طول عمر و کارایی را حفظ کنند.
محفظه ضدآب و مقاوم در برابر ضربه: به ویژه در کاربردهای صنعتی یا میدانی برای حفاظت از دستگاه در برابر عوامل محیطی، از این قطعه بهره میگیرند.
بخش نرمافزاری (Software):
firmware یا نرمافزار اصلی که وظیفه تبدیل فرآیند سیگنال به مقدار pH را بر عهده دارد و فاکتورهای تصحیحی مانند جبران دمایی را اعمال میکند.
قابلیت دیتالاگینگ: ذخیره دادههای اندازهگیری شده با زمان، برای تحلیلهای تاریخی یا گزارشهای کیفیت از وظایف این بخش است.
رابط کاربری (UI): شامل منوی ساده برای کالیبراسیون، تنظیم دمای نمونه، و نمای نمایش مقدار pH به کاربر میباشد.
امنیت داده و کاربر: در برخی از مدلها، امکان تعیین سطح کاربری و ثبت رویدادهای تغییر نیز وجود دارد.
سایر اجزا:
پکیجهای محافظت از الکترود در برابر خشکی، آلودگی یا خشک شدن، مکانیزمهای نگهداری و پاکسازی اتوماتیک یا نیمهاتوماتیک برای حفظ کارایی الکترود و سیمکشیهای مقاوم به حرارت و مواد شیمیایی نیز از دیگر اجزای سازنده ی آنالایزر های pH هستند.
اجزای فوق هر کدام به نوبه خود نقشی اساسی در دقت، پایداری و طول عمر یک آنالایزرpH دارند.
نحوه عملکرد آنالایزرpH:
عملکرد آنالایزرpH به طور کل بر اساس تفسیر سیگنال ولتاژی است که از دو الکترود حساس به یون هیدروژن و مرجع ثابت ایجاد میشود. الکترود اندازهگیری غشای شیشهای حساس به یون های هیدروژن دارد و زمانی که این غشا در تماس با محلول قرار میگیرد، تبادل یونها در سطح آن صورت میگیرد و اختلاف پتانسیلی ایجاد میشود.
این اختلاف پتانسیل با استفاده از قانون نرنست به غلظت یونهای هیدروژن و در نهایت به عدد pH تبدیل میشود. الکترود مرجع، پتانسیل ثابتی تولید میکند تا بتوان تغییرات الکترود اندازهگیری را با آن مقایسه کرد.
سیگنال تولید شده بسیار ضعیف است و به همین دلیل نیاز به تقویتکننده و واحد پردازشگر دارد. این سیگنال پس از پردازش، به صورت عددی روی نمایشگر نشان داده میشود.
یکی از نکات مهم در عملکرد صحیح دستگاه، کالیبراسیون منظم است. برای این کار از محلولهای بافر استاندارد (معمولاً با pH 4، 7 و 10) استفاده میشود. دستگاه با مقایسه مقادیر واقعی و اندازهگیریشده، خطا را اصلاح میکند.

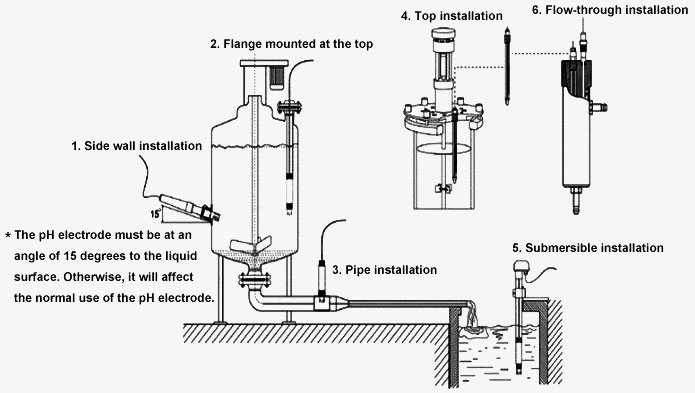

عملکرد آنالایزرهای آنلاین کمی پیچیدهتر است. این دستگاهها به صورت مداوم در خط تولید نصب میشوند و امکان ارسال دادهها به اتاق کنترل، ذخیرهسازی و حتی تنظیم خودکار مواد شیمیایی (مانند اسید یا باز برای تنظیم pH) را دارند.
به طور کلی، آنالایزرpH ابزاری دقیق و حساس است که عملکرد صحیح آن نیازمند نگهداری مناسب (تمیز کردن الکترود، تعویض منظم و کالیبراسیون) است.
آنالایزرpH در چه صنایعی کاربرد دارد؟
آب و فاضلاب:
در این صنایع از آنالایزر های pH جهت کنترل کیفیت آب آشامیدنی و خنثیسازی پسابها، تصفیه آب و پایش فاضلاب ورودی و خروجی از منظر شرایط محیط زیستی، بهره میگیرند.
نفت و گاز و پتروشیمی:
جلوگیری از خوردگی و بهینهسازی واکنشها، پایش pH در آب های تقطیر، سیستم های خنک کننده و فرایندهای شیمیایی مختلف، از وظایف آنالایزر های pH در این صنایع است.
صنایع غذایی و نوشیدنی:
وجود آنالایزر های pH جهت کنترل طعم، بافت و کیفیت محصولات در این صنایع ضروری است.
داروسازی و بیوتکنولوژی:
کنترل pH جهت تضمین کیفیت دارو و فرآیندهای تخمیر و تولید سرم و فرآورده های بیولوژیک برای ثبات ترکیبات و کارایی ایمنی داروها، امری ضروری است.
کشاورزی و گلخانهها:
تنظیم pH خاک و محلولهای کشت هیدروپونیک برای بهبود جذب عناصر معدنی توسط گیاهان، از کارایی آنالایزر ها در این صنعت است.
استخرها و مراکز تفریحی:
کنترل سلامت و ایمنی آب از دلایل استفاده از آنالایزر های pH در این مراکز است.
صنایع شیمیایی و متالورژی:
آنالایزرهای pH در این صنایع جهت پایش اسیدیته در واکنشها و محلولهای صنعتی به کار میروند.
این دامنه ی کاربرد گسترده نشان میدهد که آنالایزرpH به عنوان ابزاری اساسی در کنترل کیفیت، ایمنی مصرفکننده و بهینهسازی هزینهها در صنایع مختلف است.
آنالایزرpH چه استانداردها و چه الزاماتی دارد؟
برای استفاده صحیح از آنالایزرpH، رعایت استانداردها و الزامات بینالمللی ضروری است. برخی از مهمترین استانداردها عبارتند از:
استانداردهای ISO: شامل ISO 10523 برای تعیین pH آب و ISO 7027 برای کیفیت آب.
استاندارد ASTM: روشهای آزمون و دستورالعملهای مربوط به اندازهگیری pH در صنایع مختلف.
استاندارد EPA (سازمان حفاظت محیط زیست آمریکا): الزامات مربوط به پایش کیفیت آب و پساب.
استاندارد GLP و GMP: برای صنایع دارویی و غذایی که دقت و قابلیت ردیابی دستگاه را تضمین میکند.
الزامات مهم شامل موارد زیر است:
کالیبراسیون منظم با محلولهای بافر استاندارد.
نگهداری و شستوشوی منظم الکترودها.
انتخاب الکترود مناسب بر اساس شرایط (دما، فشار، خورندگی).
رعایت دقت و صحت در ثبت و گزارش دادهها.
قابلیت اتصال به سیستمهای اتوماسیون و کنترل برای پایش مداوم.
این استانداردها تضمین میکنند که دستگاه در شرایط مختلف نتایج دقیق و قابل اطمینانی ارائه دهد و مطابق الزامات قانونی و صنعتی باشد.
