فلومتر چیست؟

فلومتر یا همان جریان‌سنج، دستگاهی است که برای اندازه‌گیری سرعت و حجم جریان مایعات یا گازها در لوله‌ها و سیستم‌های مختلف صنعتی مورد استفاده قرار می‌گیرد. استفاده از فلومترها در صنایع مختلف اهمیت بسیار زیادی دارد، چرا که کنترل و اندازه‌گیری دقیق جریان، تأثیر بسزایی بر کیفیت تولید و کاهش هدررفت منابع دارد. اما فلومتر چیست و چه کاربردهایی دارد؟ در این مقاله به بررسی کامل این دستگاه و انواع آن خواهیم پرداخت.

فلومتر (Flowmeter) یک ابزار صنعتی است که برای اندازه‌گیری جریان مایعات، گازها یا بخارات در یک سیستم مورد استفاده قرار می‌گیرد. فلومترها به صورت گسترده‌ای در صنایعی چون نفت و گاز، شیمیایی، آب و فاضلاب، مواد غذایی و دارویی به کار گرفته می‌شوند. این دستگاه‌ها می‌توانند سرعت جریان، حجم و حتی کیفیت جریان را با دقت بسیار بالایی اندازه‌گیری کنند.

فلومتر ها از دسته ترانسمیتر ها محسوب میشوند و در اصل به ترانسمیتر جریان شناخته میشوند، از خانواده ترانمسیتر ها میتوان به ترانسمیتر دما ، ترانسمیتر فشار ، لول ترانسمیتر و ترانسمیتر رطوبت اشاره کرد.

انواع فلومتر چیست؟

فلومترها بسته به کاربرد، محیط و نوع ماده‌ای که قرار است جریان آن اندازه‌گیری شود، به چندین دسته تقسیم می‌شوند. در ادامه به بررسی رایج‌ترین انواع فلومترها می‌پردازیم:

1. فلومتر مکانیکی

این نوع فلومترها بر اساس حرکت فیزیکی و مکانیکی مایعات یا گازها عمل می‌کنند. از جمله زیرمجموعه‌های این نوع فلومتر می‌توان به موارد زیر اشاره کرد:

  • فلومتر توربینی : جریان مایع با چرخاندن یک توربین در داخل دستگاه اندازه‌گیری می‌شود.
  • فلومتر جابجایی مثبت : (PD) این دستگاه جریان را با جابجا کردن حجم مشخصی از مایع در یک سیکل اندازه‌گیری می‌کند.

2. فلومتر الکترومغناطیسی

فلومترهای الکترومغناطیسی برای اندازه‌گیری جریان مایعات رسانا مورد استفاده قرار می‌گیرند. این فلومترها با استفاده از قانون فارادی کار می‌کنند که بیان می‌کند تغییر در میدان مغناطیسی در یک ماده رسانا باعث تولید جریان الکتریکی می‌شود.

3. فلومتر اولتراسونیک

فلومترهای اولتراسونیک از امواج صوتی برای اندازه‌گیری جریان استفاده می‌کنند. این دستگاه‌ها با ارسال و دریافت امواج اولتراسونیک در جهت و خلاف جهت جریان، سرعت مایع را اندازه‌گیری می‌کنند.

4. فلومتر جرمی

این نوع فلومترها میزان جرم مایع یا گاز عبوری از یک نقطه را اندازه‌گیری می‌کنند و معمولاً در صنایعی که دقت بالایی نیاز دارند، به کار گرفته می‌شوند.

استفاده فلومترها در کجاست؟

فلومترها در صنایعی با نیازهای مختلف به طور گسترده‌ای استفاده می‌شوند. برخی از این کاربردها شامل موارد زیر می‌باشند:

  1. صنایع نفت و گاز: برای اندازه‌گیری دقیق جریان گازهای طبیعی و نفت خام.
  2. صنایع شیمیایی: کنترل دقیق جریان مواد شیمیایی به منظور جلوگیری از واکنش‌های نامطلوب.
  3. سیستم‌های آب و فاضلاب: اندازه‌گیری جریان آب در شبکه‌های توزیع و تصفیه‌خانه‌ها.
  4. صنایع غذایی و دارویی: نظارت بر جریان مایعات و گازها در فرآیندهای تولید.

جدول مقایسه انواع فلومتر

نوع فلومتر

مزایا

معایب

فلومتر مکانیکی

قیمت پایین، ساده در نصب

دقت کمتر نسبت به انواع الکترونیکی

فلومتر الکترومغناطیسی

دقت بالا، بدون قطعات متحرک

نیاز به مایعات رسانا، قیمت بالاتر

فلومتر اولتراسونیک

بدون تماس با مایع، دقت بالا

نیاز به تنظیم دقیق

فلومتر جرمی

دقت بسیار بالا، مناسب برای مایعات و گازها

قیمت بالا، پیچیدگی نصب

داده‌های فلومتر

فلومترها داده‌های مختلفی را بر اساس نیازهای صنعتی ارائه می‌دهند. در ادامه به بررسی برخی از داده‌های اصلی که توسط فلومترها اندازه‌گیری می‌شوند، می‌پردازیم.

  1. سرعت جریان: مقدار جریان به صورت متر بر ثانیه یا لیتر بر دقیقه ارائه می‌شود.
  2. حجم جریان: اندازه‌گیری حجم کل مایع یا گاز عبوری از فلومتر در یک دوره زمانی مشخص.
  3. جرم جریان: برای گازها و مایعات سنگین‌تر، داده‌های مربوط به جرم ماده در حال جریان اندازه‌گیری می‌شود.
  4. دمای جریان: برخی فلومترها می‌توانند دمای ماده عبوری را نیز ثبت کنند.
  5. فشار جریان: فلومترهای پیشرفته می‌توانند تغییرات فشار در جریان را نیز ارائه دهند.

اهداف استفاده از فلومتر

  1. کنترل دقیق جریان مواد برای بهینه‌سازی فرآیندها
  2. کاهش هزینه‌ها و جلوگیری از هدررفت مواد
  3. افزایش کارایی و دقت در سیستم‌های صنعتی و تجاری

انواع فلومتر

فلومترها بسته به نوع ماده‌ای که قرار است جریان آن اندازه‌گیری شود و نیازهای صنایع مختلف، به چندین نوع تقسیم می‌شوند. در ادامه به بررسی انواع مهم فلومترها می‌پردازیم.

1. فلومتر آب

فلومتر آب یکی از رایج‌ترین انواع فلومترها است که برای اندازه‌گیری جریان آب در سیستم‌های مختلف مانند تصفیه‌خانه‌ها، شبکه‌های آبرسانی و سیستم‌های سرمایشی و گرمایشی (HVAC) مورد استفاده قرار می‌گیرد. فلومترهای آب می‌توانند جریان‌های بزرگ یا کوچک را به دقت اندازه‌گیری کنند.

انواع فلومتر آب:

  • فلومتر مکانیکی: بر اساس جابجایی فیزیکی و مکانیکی کار می‌کند.
  • فلومتر الکترومغناطیسی: با استفاده از میدان مغناطیسی، جریان آب را اندازه‌گیری می‌کند.
  • فلومتر اولتراسونیک: از امواج صوتی برای اندازه‌گیری جریان آب استفاده می‌کند.

2. فلو متر هوا

فلو متر هوا (Air Flow Meter) دستگاهی است که برای اندازه‌گیری جریان هوا در سیستم‌های تهویه مطبوع (HVAC)، تجهیزات صنعتی، خودروها و هواپیماها به کار گرفته می‌شود. این فلومترها به صورت خاص برای کنترل و نظارت بر جریان هوا در محیط‌های مختلف طراحی شده‌اند.

انواع فلو متر هوا:

  • فلومتر حرارتی: این فلومتر با اندازه‌گیری تغییرات دما، میزان جریان هوا را تعیین می‌کند.
  • فلومتر فشاری: با استفاده از اندازه‌گیری افت فشار در یک مقطع از لوله، جریان هوا را محاسبه می‌کند.
  • فلومتر حجمی: مقدار دقیق حجم هوا را در یک بازه زمانی مشخص اندازه‌گیری می‌کند.

جدول مقایسه انواع فلومتر آب و هوا

نوع فلومتر

ویژگی‌ها

مزایا

معایب

کاربرد

فلومتر مکانیکی

ساختار ساده، جابجایی فیزیکی

قیمت مناسب، نصب آسان

دقت کمتر نسبت به الکترونیکی

سیستم‌های آب و فاضلاب

فلومتر الکترومغناطیسی

بدون قطعات متحرک، میدان مغناطیسی

دقت بالا، بدون نیاز به تماس مستقیم

نیاز به مایعات رسانا، قیمت بالاتر

تصفیه‌خانه‌ها، صنایع شیمیایی

فلومتر حرارتی

استفاده از دما برای اندازه‌گیری

دقت بالا در گازها و هوا

حساس به تغییرات دما و محیط

سیستم‌های تهویه مطبوع (HVAC)

فلومتر اولتراسونیک

استفاده از امواج صوتی

بدون تماس با مایع یا گاز، دقت بالا

نیاز به تنظیم دقیق

صنایع آب، گاز، و تهویه مطبوع

نحوه انتخاب فلومتر مناسب

انتخاب فلومتر مناسب بسته به نوع ماده، شرایط محیطی و نیازهای کاربردی بسیار مهم است. در انتخاب فلومتر باید به عوامل زیر توجه کرد:

  1. نوع ماده: آیا ماده‌ی مورد نظر مایع است یا گاز؟
  2. دقت مورد نیاز: چه میزان دقتی برای اندازه‌گیری جریان نیاز دارید؟
  3. شرایط محیطی: فلومتر باید بتواند در شرایط محیطی مختلف از جمله دما و فشار بالا یا پایین به خوبی عمل کند.
  4. هزینه‌ها: با توجه به بودجه و نیاز، فلومتر مناسب را انتخاب کنید.

نکات مهم در نصب فلومتر

نصب صحیح فلومتر اهمیت زیادی در عملکرد و دقت آن دارد. در این بخش به برخی نکات مهم برای نصب فلومتر اشاره می‌کنیم:

  • انتخاب محل مناسب: فلومتر باید در محلی نصب شود که کمترین تغییرات در جریان رخ دهد.
  • تراز بودن فلومتر: برای اندازه‌گیری دقیق، فلومتر باید به صورت تراز نصب شود.
  • نصب در مسیر مستقیم: بهتر است فلومتر در مسیر مستقیم لوله‌کشی نصب شود تا افت فشار یا تغییرات جریان کاهش یابد.
  • توجه به دمای محیط: برای فلومترهای حساس به دما، دمای محیط نصب باید با توصیه‌های سازنده همخوانی داشته باشد.

مدل های فلومتر

فلومتر مغناطیسی (Magnetic Flowmeter)

فلومتر مغناطیسی یا فلومتر الکترومغناطیسی یکی از پرکاربردترین نوع فلومترها است که برای اندازه‌گیری جریان مایعات رسانا (مایعاتی که جریان الکتریکی از خود عبور می‌دهند) استفاده می‌شود. این نوع فلومتر با استفاده از قانون فارادی عمل می‌کند و به هیچ قطعه متحرکی نیاز ندارد، که این امر باعث کاهش نگهداری و افزایش دقت آن می‌شود.

ویژگی‌های کلیدی:

  • مزایا: بدون قطعات متحرک، دقت بالا، مناسب برای مایعات رسانا.
  • معایب: مناسب نبودن برای مایعات غیر رسانا.

فلومتر توربینی (Turbine Flowmeter)

فلومتر توربینی بر اساس چرخش توربین در داخل جریان مایع یا گاز کار می‌کند. سرعت چرخش توربین متناسب با سرعت جریان است و از این طریق می‌توان حجم جریان را محاسبه کرد. این نوع فلومتر برای مایعات و گازهایی که دارای جریان یکنواخت هستند مناسب است.

ویژگی‌های کلیدی:

  • مزایا: دقت بالا در جریان‌های یکنواخت، مناسب برای گازها و مایعات.
  • معایب: نیاز به نگهداری دوره‌ای برای تمیز کردن توربین.

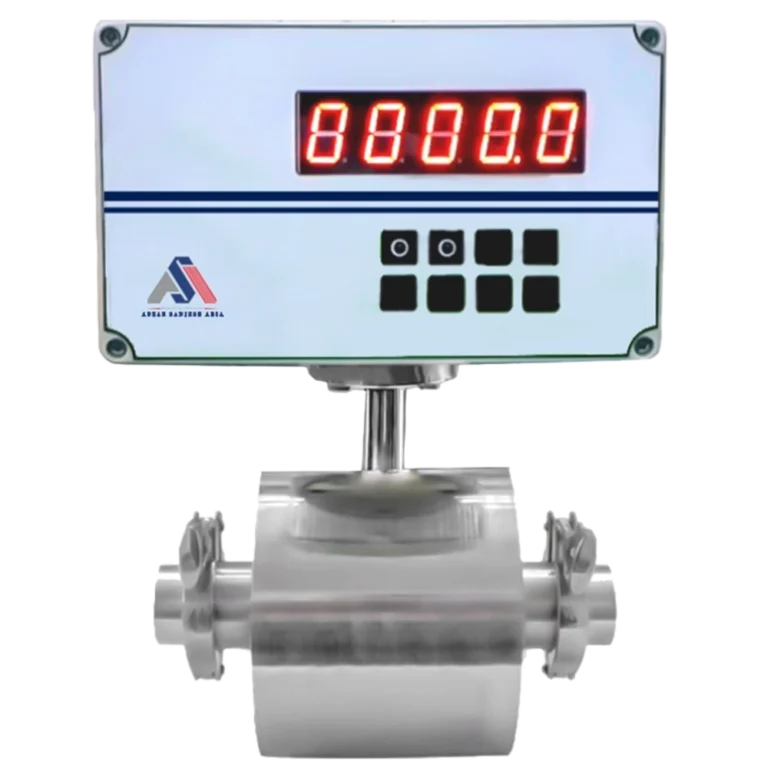

فلومتر الکترومغناطیسی (Electromagnetic Flowmeter)

فلومتر الکترومغناطیسی یکی از انواع پیشرفته فلومترهاست که از میدان‌های مغناطیسی برای اندازه‌گیری جریان استفاده می‌کند. این نوع فلومتر برای مایعاتی که دارای هدایت الکتریکی هستند ایده‌آل است و معمولاً در صنایع شیمیایی و فرآوری مورد استفاده قرار می‌گیرد.

ویژگی‌های کلیدی:

  • مزایا: دقت بسیار بالا، عدم وجود قطعات متحرک، مناسب برای مایعات رسانا.
  • معایب: مناسب نبودن برای گازها و مایعات غیر رسانا.

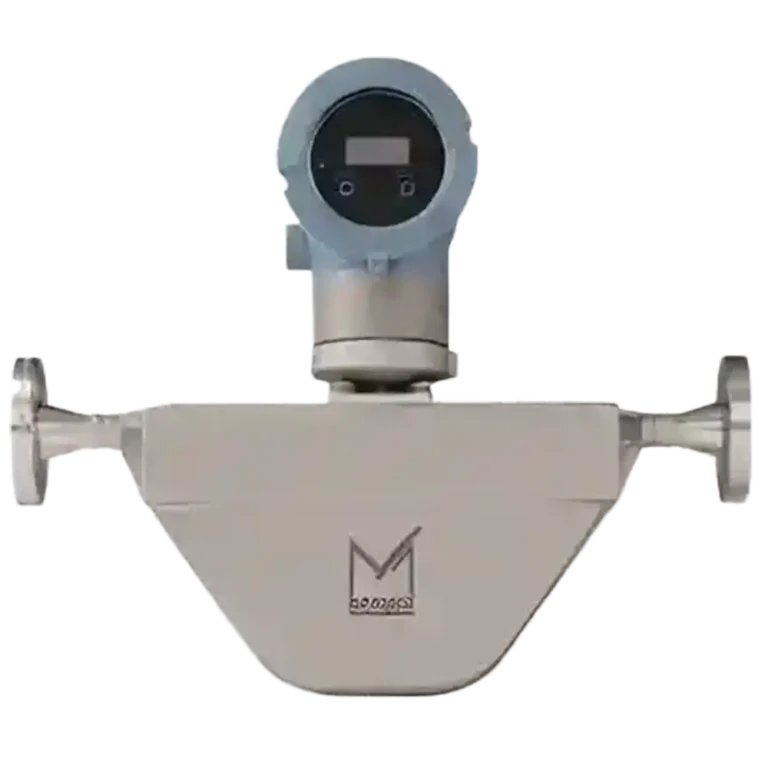

فلومتر کوریولیس (Coriolis Flowmeter)

فلومتر کوریولیس بر اساس اثر کوریولیس کار می‌کند و توانایی اندازه‌گیری جرم جریان را دارد. این نوع فلومتر یکی از دقیق‌ترین ابزارها برای اندازه‌گیری جریان مواد سنگین و گران‌قیمت مانند مواد نفتی و شیمیایی است.

ویژگی‌های کلیدی:

  • مزایا: دقت بسیار بالا در اندازه‌گیری جرم، مناسب برای مایعات و گازها.
  • معایب: هزینه بالا و پیچیدگی نصب.

فلومتر التراسونیک (Ultrasonic Flowmeter)

فلومتر التراسونیک از امواج صوتی برای اندازه‌گیری جریان مایعات یا گازها استفاده می‌کند. این فلومتر بدون نیاز به تماس مستقیم با ماده، جریان را اندازه‌گیری می‌کند و از این رو برای مایعات خورنده یا گازهای خطرناک بسیار مناسب است.

ویژگی‌های کلیدی:

  • مزایا: بدون تماس با ماده، دقت بالا در مایعات و گازها.
  • معایب: قیمت بالا، نیاز به تنظیم دقیق امواج صوتی.

فلومتر جریان دیاپازونی (Tuning Fork Flowmeter)

فلومترهای جریان دیاپازونی از یک سنسور دیاپازونی(چنگال مانند) برای اندازه‌گیری جریان استفاده می‌کنند. این دستگاه‌ها حساسیت بالایی نسبت به تغییرات کوچک در جریان دارند و برای اندازه‌گیری دقیق جریان‌های کم مناسب هستند.

ویژگی‌های کلیدی:

  • مزایا: دقت بالا در جریان‌های کم، مناسب برای مایعات و گازها.
  • معایب: کمتر رایج و پیچیده‌تر از سایر فلومترها.

فلو متر ورتکس (Vortex Flowmeter)

فلو متر ورتکس با استفاده از گردابه‌های ایجاد شده در جریان مایع یا گاز، سرعت جریان را اندازه‌گیری می‌کند. این دستگاه‌ها در محیط‌های صنعتی که نیاز به دقت بالا و نصب ساده دارند، کاربرد زیادی دارند.

ویژگی‌های کلیدی:

  • مزایا: نصب ساده، دقت مناسب برای مایعات و گازها.

معایب: حساسیت به نوسانات جریان.

فلو متر جریان اوال گیر-دنده‌ای (Oval Gear Flowmeter)

فلومتر اوال گیر-دنده‌ای برای اندازه‌گیری دقیق حجم جریان مایعات غلیظ و چسبناک مانند روغن‌ها استفاده می‌شود. این فلومترها از چرخش دنده‌ها برای اندازه‌گیری دقیق جریان استفاده می‌کنند و برای محیط‌های صنعتی که نیاز به دقت بالا دارند بسیار مناسب هستند.

ویژگی‌های کلیدی:

  • مزایا: دقت بالا در مایعات غلیظ، مناسب برای صنایع نفت و گاز.
  • معایب: نیاز به نگهداری دوره‌ای.

فلومتر Variable (Variable Area Flowmeter)

فلومتر Variable یا روتامتر دستگاهی ساده است که از یک شناور در داخل یک لوله مخروطی برای اندازه‌گیری جریان استفاده می‌کند. این فلومتر بیشتر در صنایع ساده‌تر و برای اندازه‌گیری‌های کم‌دقت مورد استفاده قرار می‌گیرد.

ویژگی‌های کلیدی:

  • مزایا: نصب و استفاده ساده، مناسب برای جریان‌های کم.
  • معایب: دقت کمتر نسبت به فلومترهای پیشرفته‌تر.

فلومتر اوریفیس پلیت (Orifice Plate Flowmeter)

فلومتر اوریفیس پلیت از یک صفحه با سوراخ برای ایجاد افت فشار و اندازه‌گیری جریان استفاده می‌کند. این فلومترها بسیار اقتصادی هستند و در بسیاری از صنایع به دلیل قیمت مناسب و عملکرد قابل قبول به کار گرفته می‌شوند.

ویژگی‌های کلیدی:

  • مزایا: قیمت مناسب، نصب ساده.
  • معایب: دقت کمتر نسبت به فلومترهای پیشرفته.

برندهای موجود فلومتر در ابزار سنجش آریا | راهنمای خرید

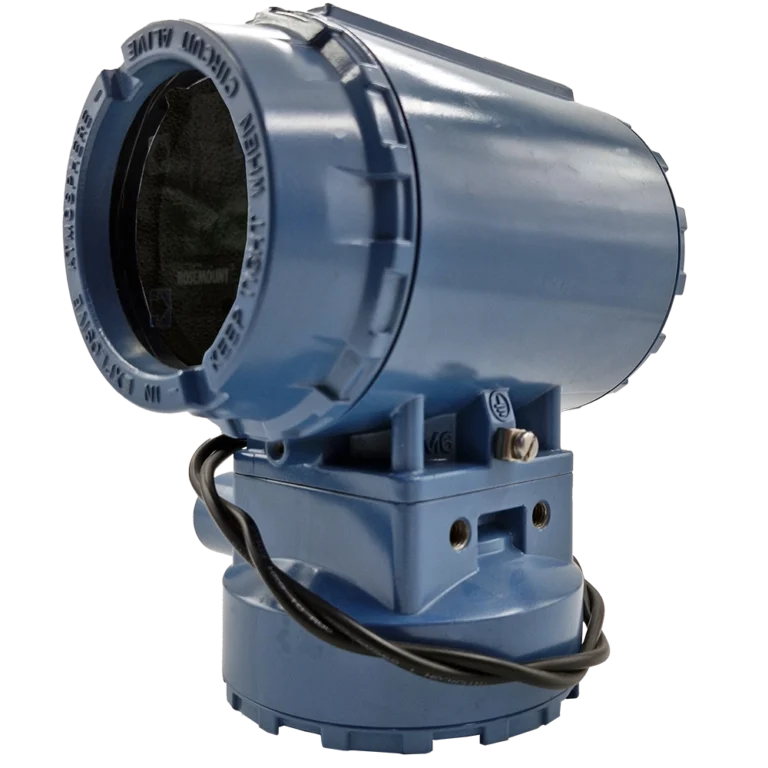

فلومتر روزمونت (Rosemount)

فلومتر روزمونت یکی از شناخته‌شده‌ترین برندهای فلومتر در سطح جهان است که به دلیل کیفیت بالا و دقت بی‌نظیر شناخته می‌شود. این برند محصولات متنوعی را در زمینه اندازه‌گیری جریان مایعات و گازها ارائه می‌دهد که در صنایع نفت و گاز، شیمیایی، و آب و فاضلاب بسیار کاربرد دارند.

ویژگی‌های کلیدی فلومتر روزمونت:

  • دقت بالا در اندازه‌گیری جریان.
  • طراحی مقاوم برای کار در شرایط محیطی سخت.
  • قابلیت اتصال به سیستم‌های کنترل صنعتی.

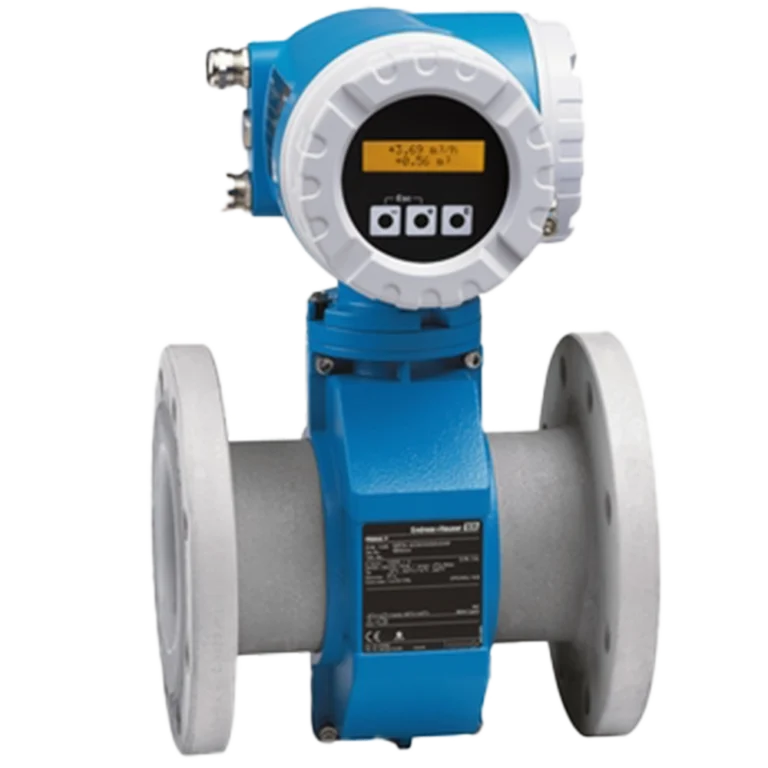

فلومتر اندرس هاوزر (Endress+Hauser)

اندرس هاوزر یکی دیگر از برندهای پیشرو در زمینه تولید فلومتر است. این شرکت سوئیسی با ارائه راه‌حل‌های نوآورانه در حوزه سنجش و کنترل، یکی از بهترین انتخاب‌ها برای صنایع مختلف از جمله شیمیایی، غذایی و دارویی است.

ویژگی‌های کلیدی فلومتر اندرس هاوزر:

  • تکنولوژی پیشرفته برای اندازه‌گیری دقیق جریان.
  • کارایی بالا در مایعات و گازها.
  • قابلیت اطمینان در شرایط دشوار عملیاتی.

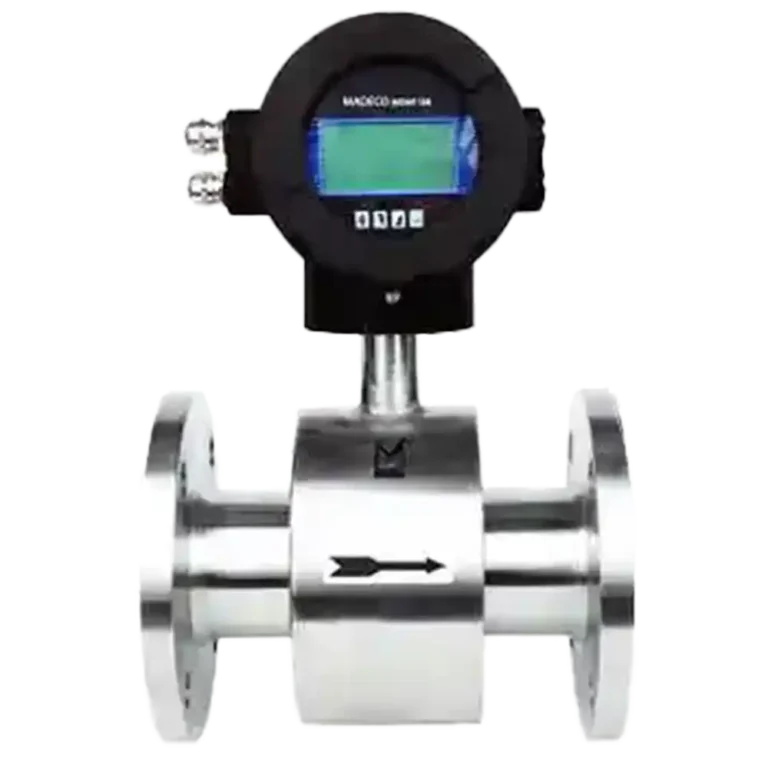

فلومتر مدکو (Madeco)

فلومتر مدکو با تمرکز بر کیفیت و قیمت مناسب یکی از برندهای محبوب در بازار ایران است. این برند محصولات متنوعی را برای اندازه‌گیری جریان مایعات و گازها ارائه می‌دهد و به خصوص در صنایع نفت و گاز و پتروشیمی بسیار مورد استفاده قرار می‌گیرد.

ویژگی‌های کلیدی فلومتر مدکو:

  • طراحی اقتصادی و مناسب برای بودجه‌های محدود.
  • نصب و راه‌اندازی آسان.
  • دوام بالا در شرایط محیطی مختلف.

فلومتر پریسماتک (Prismatec)

پریسماتک یکی از برندهای پیشرو در تولید فلومترهای دقیق برای صنایع حساس مانند داروسازی و مواد غذایی است. این برند با تمرکز بر تکنولوژی‌های نوین و استفاده از مواد با کیفیت بالا، توانسته است جایگاه ویژه‌ای در بازار به دست آورد.

ویژگی‌های کلیدی فلومتر پریسماتک:

  • دقت بالا در اندازه‌گیری جریان مایعات حساس.
  • ساختار بهداشتی برای استفاده در صنایع غذایی و دارویی.
  • طراحی مقاوم در برابر خوردگی.

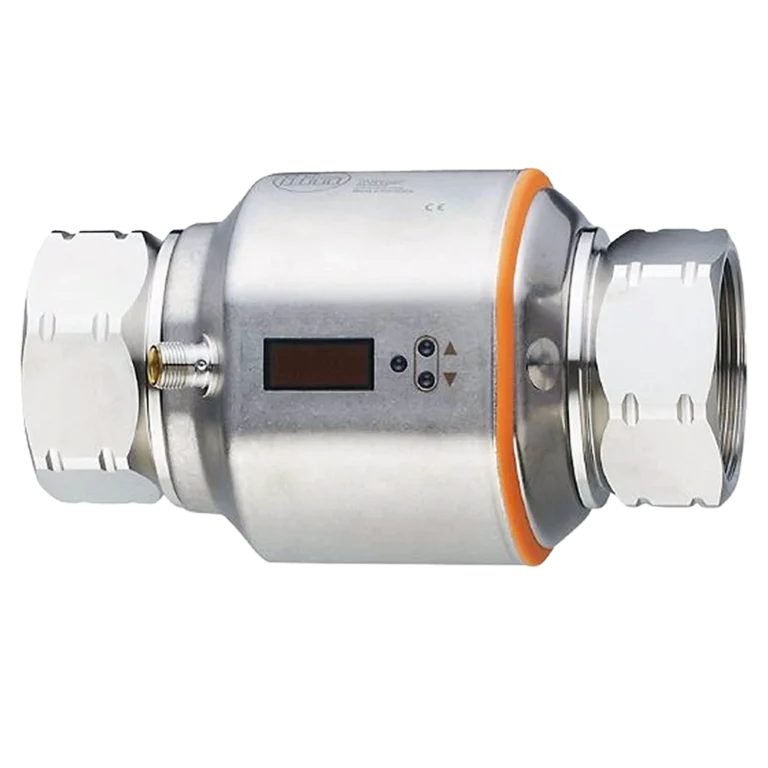

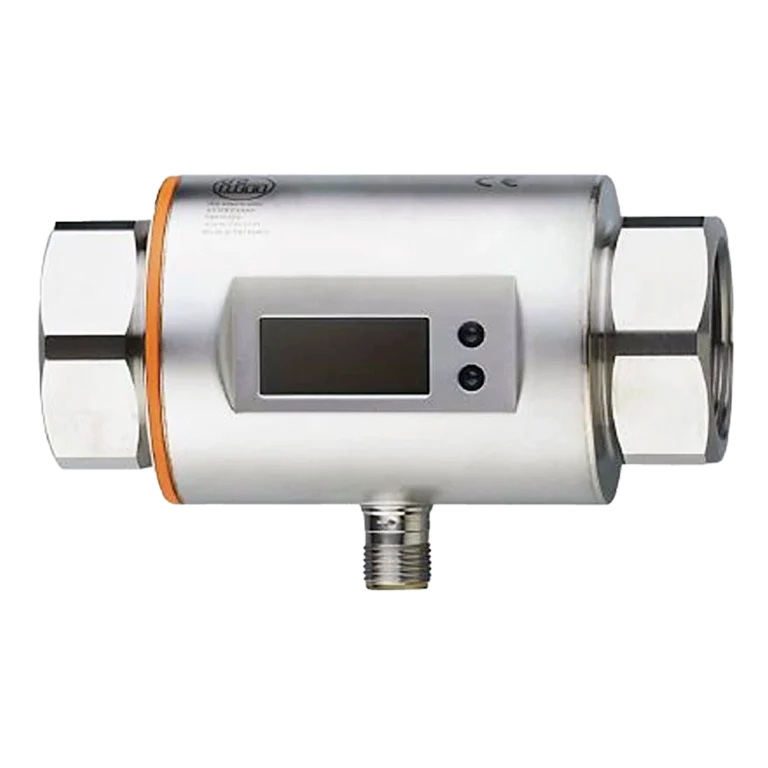

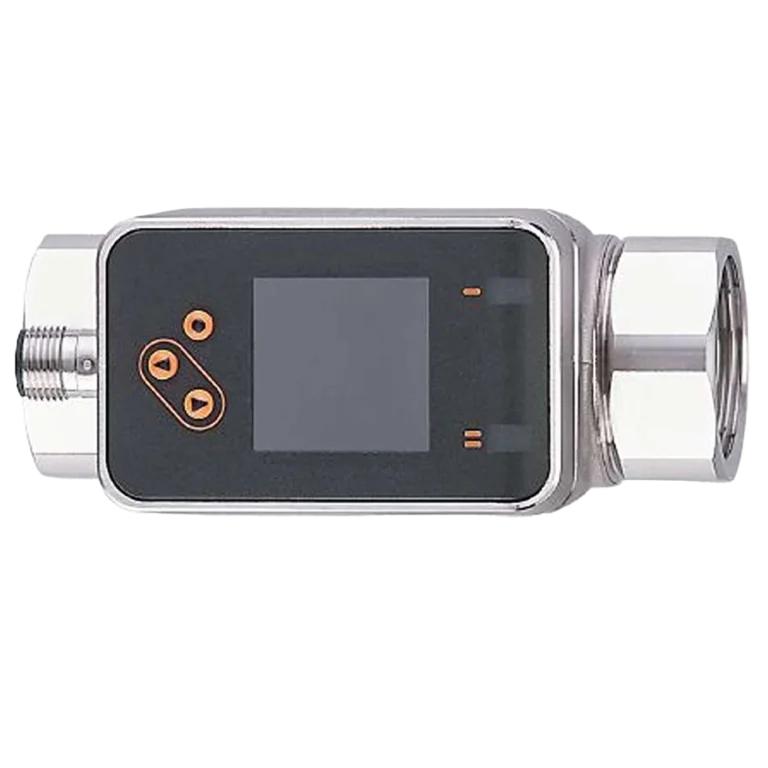

فلومتر ifm

فلومتر ifm یکی از برندهای برتر آلمانی است که به دلیل طراحی پیشرفته و مقاومت بالا شناخته می‌شود. این برند در حوزه‌های صنعتی مانند خودروسازی، سیستم‌های تهویه و صنایع سنگین کاربرد گسترده‌ای دارد.

ویژگی‌های کلیدی فلومتر ifm:

  • قابلیت اطمینان بالا در اندازه‌گیری جریان گازها و مایعات.
  • طراحی مقاوم برای کار در دماها و فشارهای مختلف.
  • سیستم‌های هوشمند برای اتصال به شبکه‌های صنعتی.

نکات مهم در انتخاب فلومتر مناسب

برای انتخاب بهترین فلومتر برای کاربرد خود، باید به چندین نکته توجه کنید:

  1. نوع ماده جریان: مایع یا گاز؟
  2. دقت مورد نیاز: آیا دقت بالا مورد نیاز است یا فقط برای کنترل کلی جریان استفاده می‌شود؟
  3. شرایط محیطی: دما، فشار و خوردگی ممکن است بر عملکرد فلومتر تأثیر بگذارد.
  4. هزینه: بودجه‌ای که برای خرید فلومتر در نظر گرفته‌اید نیز اهمیت دارد.

سؤالات متداول (FAQ)

فلومتر دستگاهی است که برای اندازه‌گیری جریان مایعات، گازها یا هوا در سیستم‌های مختلف مورد استفاده قرار می‌گیرد. این دستگاه‌ها در صنایع مختلف از جمله نفت و گاز، شیمیایی، و سیستم‌های تهویه مطبوع کاربرد دارند.

انتخاب فلومتر بستگی به نوع ماده، شرایط محیطی و دقت مورد نیاز دارد. برای مثال، فلومترهای الکترومغناطیسی برای مایعات رسانا مناسب هستند و فلومترهای حرارتی برای اندازه‌گیری جریان هوا و گازها مناسب‌اند. مشریان عزیز مجموعه آسا می توانند جهت سهولت در انتخاب  و دریافت مشاوره  با کارشناسان ما تماس حاصل فرمایند.

نصب فلومتر باید با توجه به دستورالعمل‌های سازنده انجام شود. فلومتر باید در محلی نصب شود که جریان یکنواخت و تراز مناسب وجود داشته باشد تا دقت اندازه‌گیری حفظ شود.

برندهای روزمونت و ifm به دلیل دقت و مقاومت بالا در شرایط دشوار، برای کاربردهای صنعتی سنگین مانند نفت و گاز و صنایع سنگین بسیار مناسب هستند.

بله، فلومتر مدکو به دلیل قیمت مناسب و نصب آسان، برای پروژه‌های کوچک و صنایع با بودجه محدود گزینه‌ای عالی محسوب می‌شود.

تجهیزات مورد نیاز صنایع غذایی به دلیل وجود شرایط بهداشتی خاص و سختگیرانه تر معمولا استاندارد ها و ویژگی های متفاوتی دارند.تمامی برند های تولید کننده ی فلومتر در سبد محصولات خود این نیاز را در نظر گرفته و برای مصارف این چنینی محصولات متفاوتی ارائه میکنند.
